アイコン

データに合わせてアイコン画像を表示します。ActiveReportsでは製品に付属されている標準のアイコンセット（イメージストリップ）のほかに、独自のアイコンセットも使用可能です。

標準のアイコンセット

名前	画像
Checkbox
3TrafficLights
Arrows
Blank
Flags
GrayArrows
Quarters
Ratings
RedToBlack
Signs
Symbols1
Symbols2
TrafficLights

type=note

注意: アイコンセットを使用する場合、Sourceプロパティを［Database］に設定する必要があります。

パラメータ

アイコン: アイコンセットの名前を指定します。独自のアイコンセットを使用する場合は、画像のパスなどを指定します。
アイコン1の値: ブール型の式を設定します。［True］を選択した場合、アイコンセットからアイコン1が描画されます。
アイコン2の値: ブール型の式を設定します。［True］を選択した場合、アイコンセットからアイコン2が描画されます。
アイコン3の値: ブール型の式を設定します。［True］を選択した場合、アイコンセットからアイコン3が描画されます。
アイコン4の値: ブール型の式を設定します。［True］を選択した場合、アイコンセットからアイコン4が描画されます。
アイコン5の値: ブール型の式を設定します。［True］を選択した場合、アイコンセットからアイコン5が描画されます。

アイコンセットに存在するアイコン数が5個より少ない場合は、その分の引数を「False」に設定します。

構文

=IconSet("Flags", False, True, False, False, False)

使用例

パラメータとして設定されたブール型の式を順番に評価し、最初にTrueを返したパラメータの画像を表示します。

例

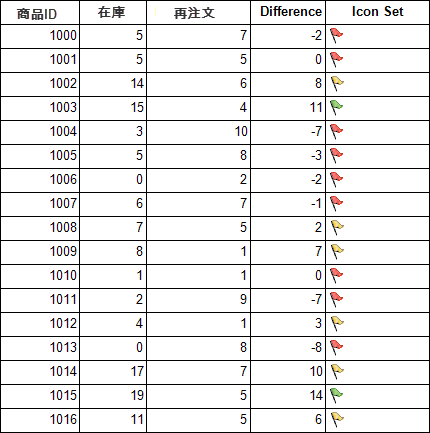

以下の例では、「Difference」フィールドの値が10より大きい場合に第１記号（緑フラグ）、0より大きい場合に第2記号（黄色フラグ）、0以下の場合に第3記号（赤フラグ）を表示します。この「Flags」アイコンセットに画像が存在しない、第4、第5パラメータに対しては、Falseを指定します。

=IconSet("Flags", Fields!Difference.Value > 10,Fields!Difference.Value > 0, Fields!Difference.Value <= 0, False, False)

独自のアイコンセット

標準のアイコンセットの他に、任意の画像を使用した独自のアイコンセットも利用できます。

独自のアイコンセット画像を使用する

アイコンセット画像は、以下の条件を満たす必要があります。

.NET Frameworkが処理できる形式であること。
アイコンセットのサイズは 120 x 24 ピクセルであること。
各画像は 24 x 24 ピクセルのサイズであること。
アイコンセット内の画像数が5個以下であること。
アイコンセット内の画像数が5個より少ない場合、埋め込む空スペースがあること。

構文

独自のアイコンセット画像を使用する場合も、TextBoxコントロール、CheckBoxコントロール、ShapeコントロールおよびContainerコントロールのBackgroundImage.Valueプロパティ、またはImageコントロールのValueプロパティに構文を記載します。

構文では、第1引数に画像の場所を指定します。第2～6引数は標準のアイコンセットを使用する場合と同じです。

外部の画像を使用する

=IconSet(アイコンセット画像のパスまたはURL, 条件#1, 条件#2, 条件#3, 条件#4, 条件#5)

=IconSet("C:\Images\customstrip.bmp", Fields!Difference.Value > 10,Fields!Difference.Value > 0, Fields!Difference.Value <= 0, False, False)

```外部画像URLの例 =IconSet("http://mysite.com/images/customstrip.gif", Fields!Difference.Value > 10,Fields!Difference.Value > 0, Fields!Difference.Value <= 0, False, False) ``` ` ### アセンブリリソースの画像を使用する ```auto =IconSet("res:[アセンブリ名]/リソース名", 条件#1, 条件#2, 条件#3, 条件#4, 条件#5) ``` ```アセンブリリソース画像の例 =IconSet("res:ReportAssembly, Version=1.1.1.1./ReportAssembly.Resources.Images.CustomImage.png", Fields!Difference.Value > 10,Fields!Difference.Value > 0, Fields!Difference.Value <= 0, False, False) ``` ### 組み込み画像を使用する ```auto =IconSet("embeddedImage:ImageName", 条件#1, 条件#2, 条件#3, 条件#4, 条件#5) ``` ```組み込み画像の例 =IconSet("embeddedImage:Grades", Fields!Difference.Value > 10,Fields!Difference.Value > 0, Fields!Difference.Value <= 0, False, False) ``` ### テーマの画像を使用する ```auto =IconSet("theme:ThemeImageName", 条件#1, 条件#2, 条件#3, 条件#4, 条件#5) ``` ```テーマ画像の例 =IconSet("theme:Grades", Fields!Difference.Value > 10,Fields!Difference.Value > 0, Fields!Difference.Value <= 0, False, False) ``` DOC-DETAILS-TAG-CLOSE DOC-DETAILS-TAG-OPEN DOC-SUMMARY-TAG-OPEN データの可視化ダイアログ DOC-SUMMARY-TAG-CLOSE 構文を記述する以外に、［**データの可視化**］ダイアログから設定することもできます。ダイアログを開くには、TextBoxコントロールの**BackgroundImage.Value**プロパティ、またはImageコントロールの**Value**プロパティをドロップダウンし、**<データの可視化>**を選択します。ダイアログ上で、構文の場合の引数に対応した各オプションを設定します。 ![Icon Set Data Visualizer dialog](https://gcdocumentsitejp.blob.core.windows.net/document-site-files/images/1f06f3b4-2b02-4e46-a95c-a458b203a5b5/images.ja-jp/iconset_jp.png) DOC-DETAILS-TAG-CLOSE ## 関連トピック [データ可視化](/activereports/docs/v20/concepts/page-report-or-rdl-report-concepts/data-visualizers) `
