組み込みシェイプ

SpreadJSでは、182種類の組み込みシェイプをワークシートに追加できます。ユーザーはワークシートに挿入したシェイプを移動、サイズ変更、回転、または削除できます。

組み込みシェイプには幅広い種類が用意されています。さまざまな描画オブジェクト（線、長方形、ブロック矢印、数式図形、フローチャート、星、リボン、吹き出しなど）を選択し、ワークシートに埋め込むことができます。これには、SpreadJSデザイナの［挿入］タブを使用するか、またはコードを記述します。

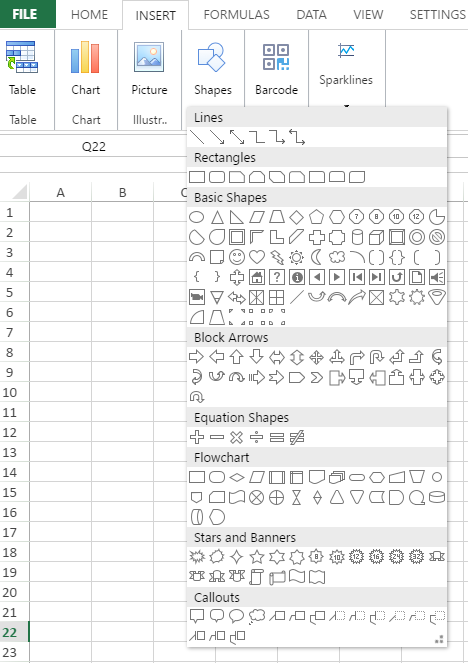

SpreadJSデザイナ でシェイプを挿入する場合は、下図に示す［ シェイプ ］メニューを使用できます。このメニューから、必要に応じて任意の種類の描画オブジェクトを挿入できます。追加した組み込みシェイプは、テキスト、色、スタイルを設定してカスタマイズすることもできます。

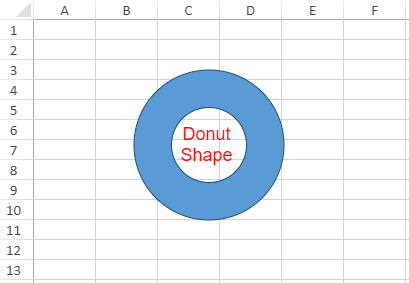

次の図は、組み込みの「ドーナツ」シェイプをワークシートに追加した例を示します。

コードの使用

次のサンプルコードは、コードを使用してワークシートに組み込みシェイプを追加する方法を示します。

// 組み込みの「ドーナツ」シェイプをワークシートに追加します。window.onload = function ()
{
var spread = new GC.Spread.Sheets.Workbook(document.getElementById("ss"));
var sheet = spread.getActiveSheet();// 組み込みの「ドーナツ」シェイプを追加します。
var donutShape = sheet.shapes.add('autoShape',GC.Spread.Sheets.Shapes.AutoShapeType.donut,100,50,150,150);          // 組み込みの「ドーナツ」シェイプにテキストを追加します。
donutShape.text("ドーナツ図形");// 組み込みの「ドーナツ」シェイプにスタイルを追加します。
var shapeStyle = donutShape.style();
shapeStyle.textEffect.color = "Red";
shapeStyle.textEffect.font = "18px Arial";
shapeStyle.textFrame.hAlign = GC.Spread.Sheets.HorizontalAlign.center;
shapeStyle.textFrame.vAlign = GC.Spread.Sheets.VerticalAlign.center;
donutShape.style(shapeStyle);
};

注意： SpreadJSで組み込みシェイプを使用する場合は、以下の点に注意してください。
シェイプのテキストでサポートされる設定は、横書き文字、水平／垂直方向のテキスト配置、単色の塗りつぶし、フォント（名前とサイズ）、余白のみです。
「吹き出し」シェイプでは、HitTest機能が完全にサポートされません。このため、ユーザーが吹き出しの引き出し線の部分をクリックして「吹き出し」シェイプを選択することはできません。
