横棒チャート

横棒チャートは、個々の項目間またはカテゴリ間の比較を表す目的で、広く使用されます。

横棒チャートには、ワークシートの列または行ごとにまとめたデータをプロットできます。横棒チャートでは、カテゴリは垂直軸上に、データ値は水平軸上に配置されます。

Spread.Sheetsでは、以下の種類の横棒チャートがサポートされます。以下の例では、それぞれの種類の横棒チャートを使用して、さまざまな電子機器カテゴリ（携帯電話、ラップトップ、タブレット）に対する第1四半期、第2四半期、および第3四半期の年間売上記録を表しています。

  1. 集合横棒チャート

    集合横棒チャートでは、数種類のカテゴリ間で、値の比較を表します。

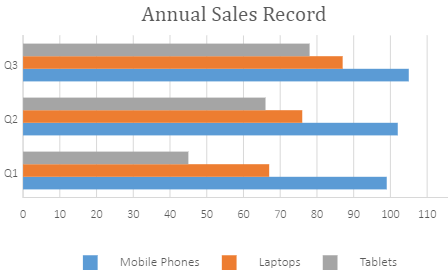

    次に、集合横棒チャートの例を示します。



  2. 積み上げ横棒チャート

    積み上げ横棒チャートでは、全体に対する個々の項目やカテゴリの関係を、2次元または3次元の横棒で表現します。

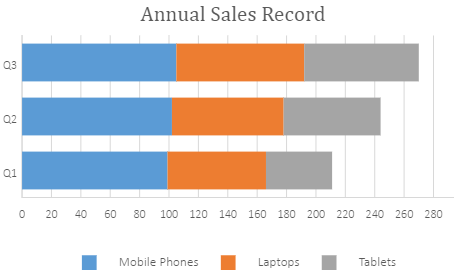

    次に、積み上げ横棒チャートの例を示します。



  3. 100%積み上げ横棒チャート

    100%積み上げ横棒チャートでは、数種類のカテゴリ間で、全体に対する個々の値の寄与度を百分率（%）で比較します。

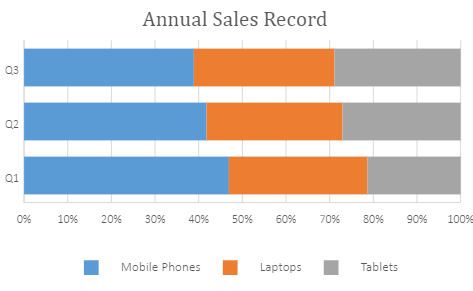

    次に、100%積み上げ横棒チャートの例を示します。



コードの使用

次のコードは、スプレッドシートにさまざまな種類の横棒チャートを追加する方法を示します。

var chart_barClustered, chart_barStacked, chart_barStacked100, sheet;        window.onload = function () {
            var spread = new GC.Spread.Sheets.Workbook(document.getElementById("ss"));
            sheet = spread.getActiveSheet();
            sheet.suspendPaint();            // チャートのデータを準備します。
            sheet.setValue(0, 1, "Q1");
            sheet.setValue(0, 2, "Q2");
            sheet.setValue(0, 3, "Q3");
            sheet.setValue(1, 0, "Mobile Phones");
            sheet.setValue(2, 0, "Laptops");
            sheet.setValue(3, 0, "Tablets");
            for (var r = 1; r <= 3; r++) {
                for (var c = 1; c <= 3; c++) {
                    sheet.setValue(r, c, parseInt(Math.random() * 100));
                }
            }// 集合横棒チャートを追加します。
            chart_barClustered = sheet.charts.add('chart_barClustered', GC.Spread.Sheets.Charts.ChartType.barClustered, 250, 20, 600, 400, "A1:D4");// 積み上げ横棒チャートを追加します。
            chart_barStacked = sheet.charts.add('chart_barStacked', GC.Spread.Sheets.Charts.ChartType.barStacked, 250, 480, 600, 400, "A1:D4");// 100%積み上げ横棒チャートを追加します。
            chart_barStacked100 = sheet.charts.add('chart_barStacked100', GC.Spread.Sheets.Charts.ChartType.barStacked100, 250, 900, 600, 400, "A1:D4");            sheet.resumePaint();
        };

ギャップ幅とオーバーラップ表示の設定

横棒チャートでは、 gapWidth プロパティを使用して、データ系列間のギャップ幅を指定できます。このプロパティに使用できる範囲は0～5の値です。デフォルト値は1です。

また、 overlap プロパティを使用して、データ系列の重なりの量を設定できます。このプロパティの値は-1から1までの範囲内である必要があります。-1に設定すると、バーとバーの間に1つのバーのギャップが指定されます。1に設定すると、バーは互いに重なり合うように配置されます。

次の図は、チャートでギャップ幅と系列のオーバーラップの例を示します。

Set gap width and overlap in Column Chart

次のサンプルコードは、横棒チャートでギャップ幅とオーバーラップ表示を設定します。

// Spreadを初期化します。
var spread = new GC.Spread.Sheets.Workbook(document.getElementById('ss'), { sheetCount: 1 });
// アクティブシートを取得します。
var activeSheet = spread.getSheet(0);
// チャートのデータを準備します。
var dataArray =
    [
        ['年', '実績 (00円)', '空', '目標 (00円)'],
        ['2013', 20, 0, 50],
        ['2014', 24, 0, 50],
        ['2015', 34, 0, 50],
        ['2016', 32, 0, 50],
        ['2017', 51, 0, 100],
        ['2018', 62, 0, 100],
        ['2019', 95, 0, 100]

    ];
// チャートのデータを設定します。
activeSheet.setArray(0, 0, dataArray);
// 列幅を設定します。
activeSheet.setColumnWidth(1, 90);
activeSheet.setColumnWidth(3, 90);
activeSheet.setColumnVisible(2, false, GC.Spread.Sheets.SheetArea.viewport);

// 横棒チャートを追加します。
chart_bar = activeSheet.charts.add('chart_bar', GC.Spread.Sheets.Charts.ChartType.bar, 270, 20, 500, 400);
// 横棒チャートに系列を追加します。
var series = chart_bar.series();
series.add({
    chartType: GC.Spread.Sheets.Charts.ChartType.bar,
    axisGroup: GC.Spread.Sheets.Charts.AxisGroup.primary,
    name: "Sheet1!$D$1",
    xValues: "Sheet1!$A$2:$A$8",
    yValues: "Sheet1!$D$2:$D$8",

});

series.add({
    chartType: GC.Spread.Sheets.Charts.ChartType.bar,
    axisGroup: GC.Spread.Sheets.Charts.AxisGroup.primary,
    name: "Sheet1!$B$1",
    xValues: "Sheet1!$A$2:$A$8",
    yValues: "Sheet1!$B$2:$B$8"
});

series.add({
    chartType: GC.Spread.Sheets.Charts.ChartType.bar,
    axisGroup: GC.Spread.Sheets.Charts.AxisGroup.secondary,
    name: "Sheet1!$C$1",
    xValues: "Sheet1!$A$2:$A$8",
    yValues: "Sheet1!$C$2:$C$8"
});

// チャートからグリッド線を非表示にします。
var gridLinesAxes = chart_bar.axes();
gridLinesAxes.primaryCategory.majorGridLine.visible = false;
gridLinesAxes.primaryValue.majorGridLine.visible = false;
chart_bar.axes(gridLinesAxes);

// タイトルを取得し、テキストを設定します。
var title = chart_bar.title();
title.fontSize = "24.00";
title.text = "年間販売分析";
chart_bar.title(title);

// 系列（0）の背景色を設定します。
var seriesItem = chart_bar.series().get(0);
seriesItem.backColor = "#A9CCE3";
chart_bar.series().set(0, seriesItem);

// 系列（1）の背景色を設定します。
var seriesItem = chart_bar.series().get(1);
seriesItem.backColor = "#1F618D";
// 系列のギャップ幅を設定します。
seriesItem.gapWidth = 2;
// 系列のオーバーラップ表示を設定します。
seriesItem.overlap = 0.6;
chart_bar.series().set(1, seriesItem);

// チャートのデータラベルを設定します。
chart_bar.dataLabels
    ({
        showValue: true,
        color: "black"
    });

負の値の反転

SpreadJS では、横棒チャートに負の値を描画するときに、invertIfNegative オプションを true に設定することで負の値の色を反転することができます。負の値を強調し、正の値と区別して表示することに役立ちます。デフォルトの反転色は rgb(255,255,255) です。invertColor オプションを設定することで、負の値の色を設定することもできます。チャートの系列の塗りつぶし色が塗りつぶしパターンを利用している場合、invertColorを設定することができません。正の値と反転している背景色とフォント色が負の値の書式に適用されます。

次の図は、系列1（10月）の負の値が横棒チャートで反転した色で表示されることを示します。

BarChart-InvertIfNegative

次のサンプルコードは、横棒チャートに負の値の色を反転する方法を示します。

// スプレッドを初期化します。
var spread = new GC.Spread.Sheets.Workbook(document.getElementById('ss'), { sheetCount: 1 });
var sheet = spread.getActiveSheet();
sheet.suspendPaint();
// チャートのデータを準備します。
var dataArray = [
      [, '北', '東', '西', '南'],
      ['10月', -18, 11, 76, 23],
      ['11月', 25, 26, -12, -29],
      ['12月', 44, 10, 72, -18],
];
sheet.setArray(0, 0, dataArray);
var chart = sheet.charts.add('Chart1', GC.Spread.Sheets.Charts.ChartType.barClustered, 350, 20, 550, 450, 'A1:E4');
var title = chart.title();
title.text = '第 3 四半期の利益分析 (2022 ～ 23 年)';
title.fontSize = 16;
title.fontFamily = 'Calibri';
chart.title(title);
// series1 の invertIfNegative を true に設定し、invertColor を黒に設定します。
var series1 = chart.series().get(0);
series1.backColor = "#80bfff";
series1.invertIfNegative = true;
series1.invertColor = "red";
chart.series().set(0, series1);
sheet.resumePaint();
